智能型变风量文丘里阀的演进与结构拆解

背景：从公共安全到实验室科技的演进

　　19世纪末至20世纪中叶，美国通过应对公共卫生危机和加强国防安全建设，推动了多项立法，为生物安全实验室（BSL-3/BSL-4）及其他高等级实验室的建设奠定了基础。随着实验室对环境控制要求的日益严苛，暖通空调（HVAC）系统正从传统的工业辅助设备逐步转型为国家安全的关键核心组件。这一转型不仅推动了行业内气流控制技术的研发，还促使相关风阀类型及传感器产品的升级迭代，以满足更高的精度、更快的响应速度以及更可靠的稳定性的需求。
　　正是在这样的时代背景下，智能型变风量文丘里阀(以下简称为“文丘里阀”)应运而生。文丘里阀的核心技术源于对文丘里管的改良应用，其名称"文丘里"取自意大利物理学家Giovanni Battista Venturi的名字，以纪念他发现的文丘里效应（亦称文氏效应）。该效应阐述了流体在经过变截面管道时的动态特性：当管道截面积变小时，流体流速会加快，进而导致局部静压下降。这一现象的产生，源于流体动力学中的两个核心方程：

        当流体流经管道最狭窄的喉径段时，高速流动产生低压区，与上游的高压区形成显著压差。文丘里阀正是基于这一物理机制，实现精准风量调节、压力调节及流速测量功能，被广泛应用于工业控制、流体输送等场景中。例如在文丘里流量计中，通过测量喉部与管道的压差可精确计算流量；在喷雾器中，高速气流通过狭窄喉部时产生的低压将液体吸入并雾化；在生物安全实验室（BSL-3 /BSL-4）中用于精准风量控制实现房间压差。其高精度和快速响应的特点显著提升了气流控制的稳定性和安全性。

结构解析：精密设计，稳定控制

        智能型风量控制文丘里阀由阀体、阀芯、阀轴、工业级执行机构、智能控制模块以及反馈系统六大核心组件组成，保证其高精度与可靠性，其中:

• 阀体：有特征明显的收缩段、喉径部及扩散段结构，呈文氏管状。
• 阀芯：由特制的塔状弹簧、玻纤管、锥体状的碳钢材质外壳组成。
• 阀轴：使用耐腐蚀的不锈钢材质，直杆涂覆聚四氟乙烯涂层，大幅度增强耐久性。
• 工业级执行机构：高速电动驱动，精准调节阀芯位移。
• 智能控制模块（国际一线品牌）：支持多路输入、输出通讯，可预置控制模式。
• 反馈系统（国际一线品牌）：监测风量变化，实现闭环控制。

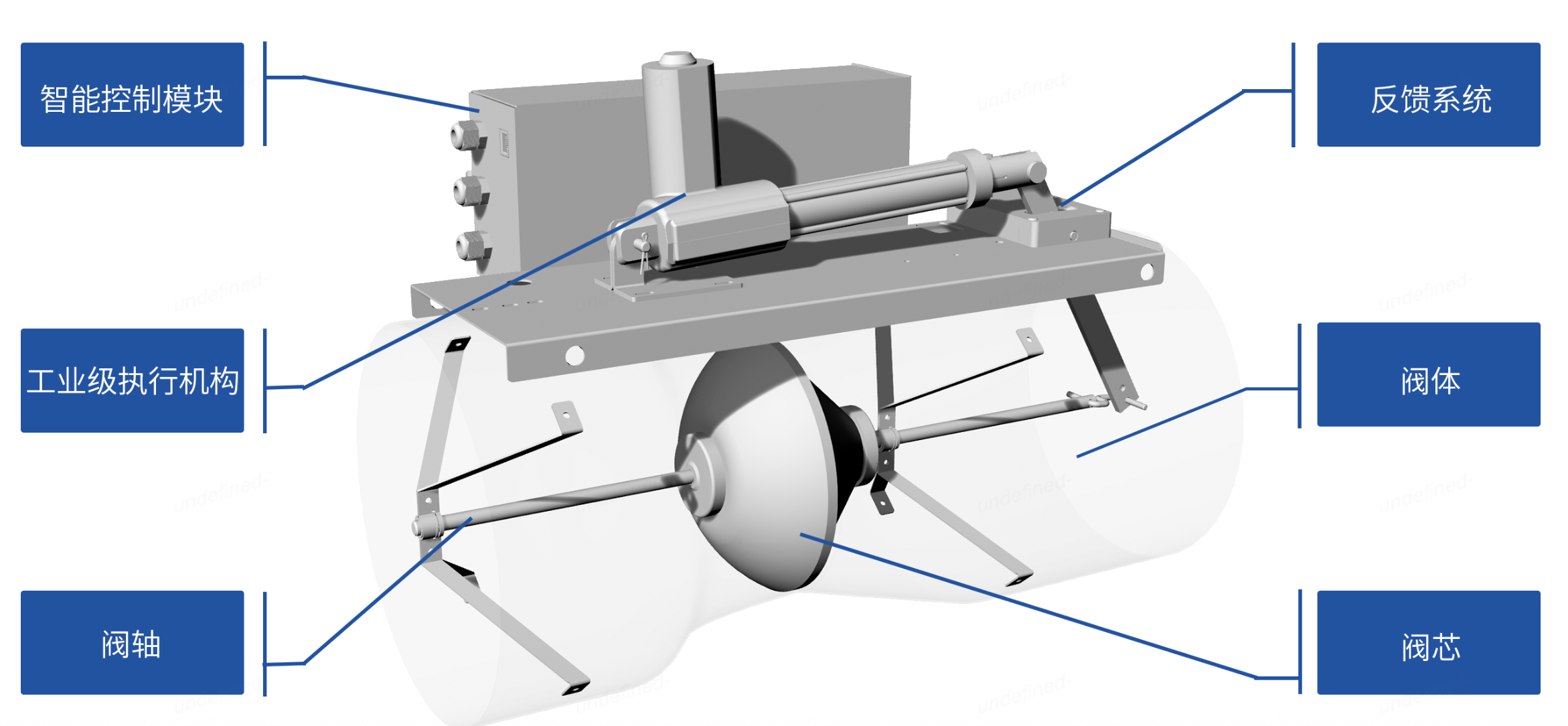

（文丘里阀六大核心组件）
