文丘里阀智能型变风量文丘里阀的工作原理与工艺优化

工作原理：智能调节，压力无关

文丘里阀通过其内部弹簧结构来平衡阀芯所受到的绕流阻力，并通过绕流阻力造成的弹簧的压缩或伸展来补偿性调节阀芯与阀体收缩段之间的通流面积，从而适应阀体前后压差的变化，实现机械式压力无关控制。

具体原理如下：当阀体前后压差增大时，阀芯受到的绕流阻力随之增大，弹簧被压缩并带动阀芯向喉径部移动，使通流面积减小；反之，当压差减小时，绕流阻力减小，弹簧回弹带动阀芯远离喉径部，通流面积增大。通过这种动态调节过程，无论管道系统压力如何变化，文丘里阀都能够在工作范围内保持恒定的风量。

此外，文丘里阀阀体上还配备了工业级高速电动执行机构。该机构通过精准控制阀芯在阀体内的位移，来增加或减少阀体收缩段与阀芯形成通流面积，实现所需风量大小的调节。

为满足多样化的控制需求，国际一线品牌的文丘里阀还配备了具有多路输入、输出通讯点位，支持预置多种控制模式的智能控制器。

在实际中的应用例如：协同传感器，实现房间压差精准控制；联动房间排风阀，实现房间余风量恒定。这种智能化的控制系统大大提升了文丘里阀的适应性和精确性。

综上，文丘里阀通过其独特的结构设计，能够在无需外部动力源的情况下，自动响应通风系统中因支管风量变化所引起的静压波动，维持设定的流量和流向控制，显著提升通风系统的稳定性和可靠性。

总而言之,文丘里阀作为高精度气流控制设备，具备以下突出的三大优势和特性:

- 机械式压力无关性
- 高精度流量控制
- 快速响应

文丘里阀以其机械式压力无关性、高精度流量控制和快速响应等特性展现出显著的技术优势。然而，要充分发挥这些性能特点，仍需要通过深入的机理研究和严格的工艺优化来实现性能提升。

特性落地和优化的关键：精密工艺与质量体系双轮驱动

行业顶尖的文丘里阀制造商通过以下关键因素确保产品的高精度与可靠性：

精密公差配合

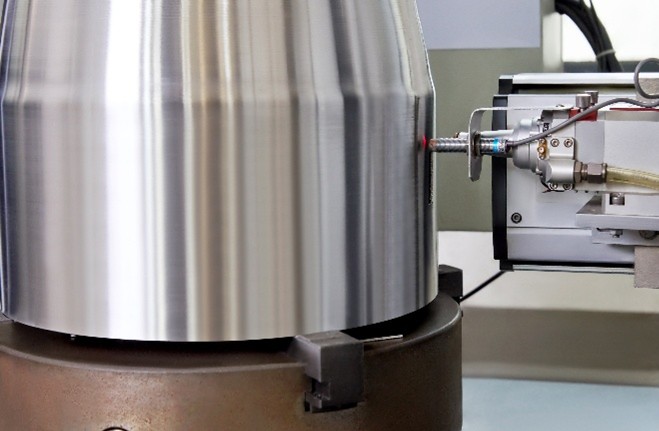

文丘里阀各部件间的公差配合精度是确保风量控制精度的基础，精确的公差配合能够保证阀芯前后位移与过风面积大小之间呈现出良好的类线性关系，从而实现精准的风量调节。如阀体收缩段的匀称度、阀芯弧度、弹簧系数、阀体阀芯阀杆同心度等一系列硬指标，如果阀体各部件间的公差配合精度不足，阀芯的移动距离将无法与风量控制需求形成稳定的线性关系。即使在标定过程中达到较高的精度，文丘里阀在全量程范围内也无法保证风量误差精度维持在±5%以内。

因此，必须严格控制阀体部件的加工精度，确保其公差配合符合设计要求，从而实现风量控制的高精度与稳定性，满足暖通系统对风量调节的严格需求。


高精度标定与质量控制体系

文丘里阀出厂前的标定方案尤为重要，它决定了其风量控制的精度。文丘里阀经过严格的标定和精密的测试，其阀芯的位移量与风量值形成对应关系（即阀位-风量曲线），标定的精度越高，对气流控制的精度越高。文丘里阀应采用2%的高标定精度，全量程下共设立51个风量标定点，确保实现风量误差精度±5%。

为确保标定质量，在标定系统方面，应采用专业的气体流量测试标定试验系统，该系统经过国家空调设备质量监督检测中心或同等的具备ISO/IEC 17025 《检测和校准实验室能力的通用要求》认证的第三方监测机构评定和验证；在资质验证方面，所有标定工作均在评定合格的有效期内进行，确保测试结果的权威性和可靠性；在过程控制方面，执行严格的标定操作规程，对每个标定点进行多次测量取平均值，确保数据准确性。这种全方位的质量控制体系，才能确保文丘里阀在实际应用中能够提供稳定、精确的风量控制性能。

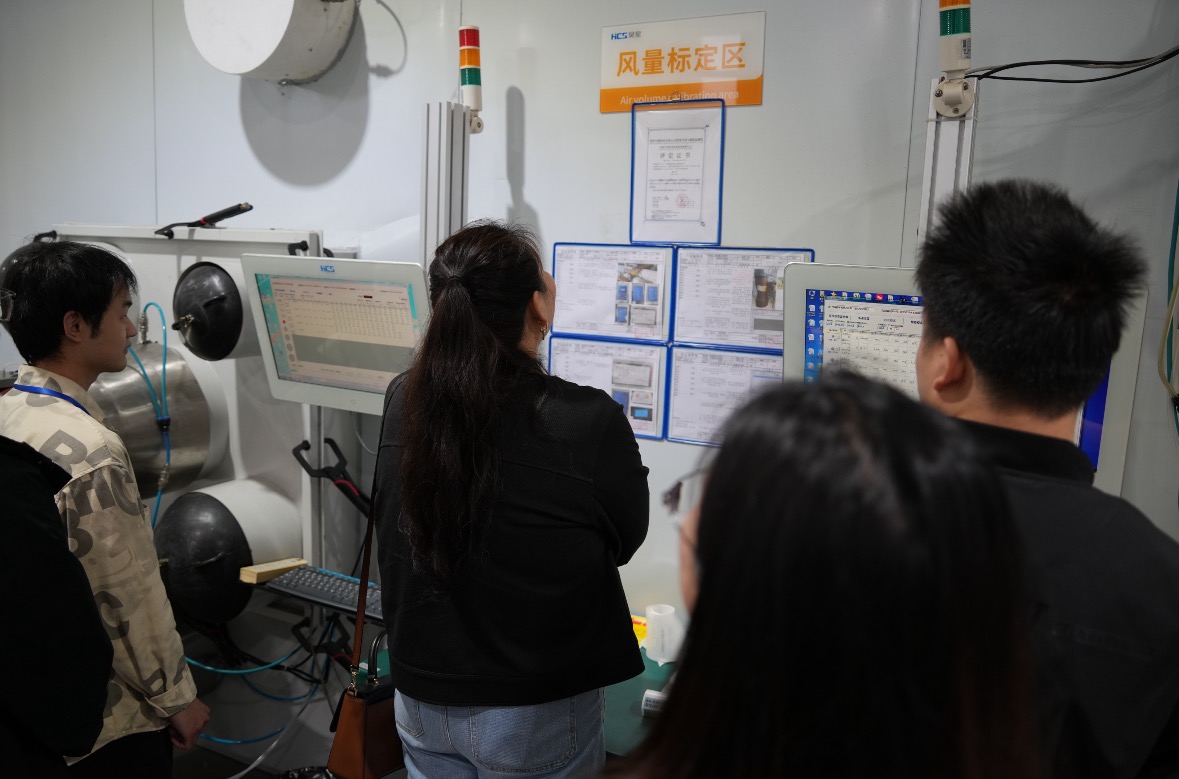

(文丘里阀风量标定台)

闭环控制

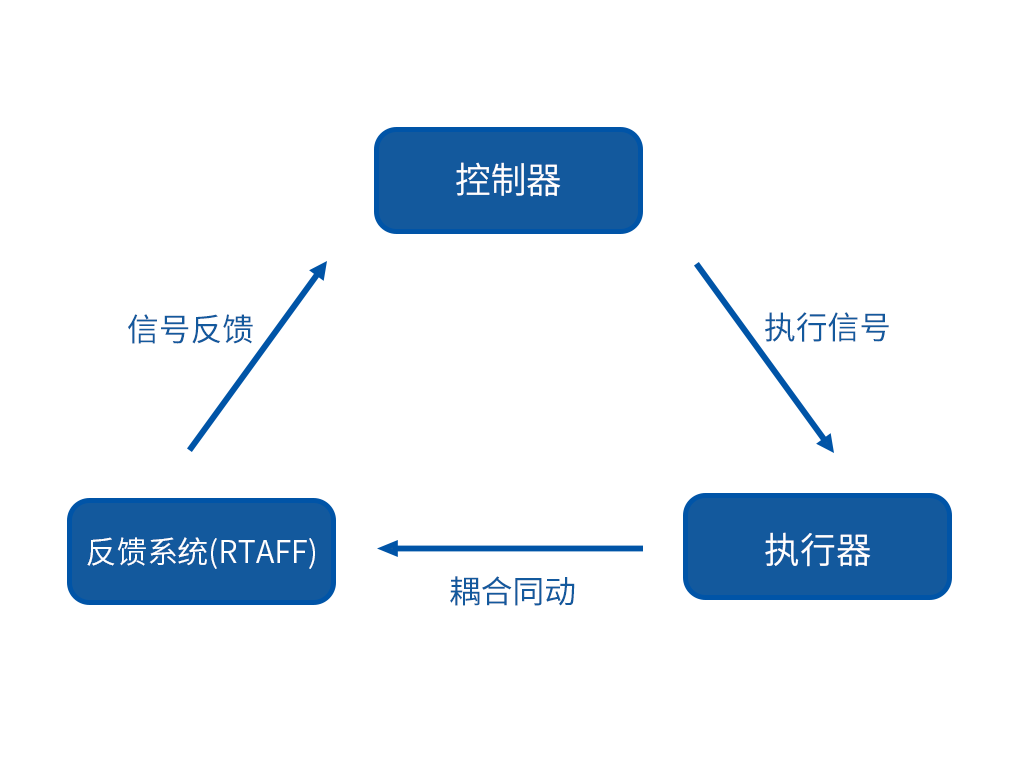

国际一线品牌的变风量文丘里阀具备闭环控制功能，其实时风量反馈系统对文丘里阀的每次风量调节的结果进行比对和反馈，保证风量控制精度，并及时反馈故障。其原理是在文丘里阀控制系统中装载高精度电位器，通过电位器转动的角度对阀杆位移量进行辅助判断，进一步对执行机构的执行精度进行PID调节优化，实现更准确的气流控制。此外，可通过实时风量反馈系统识别阀杆异常状况，如果识别到多次调节也无法到达准确位移量的情况，系统将立刻向BMS传递报警信号。


(文丘里阀闭环控制原理)

智能气流控制，守护关键环境

在生物安全实验室、医药洁净室等关键环境中，精准的气流控制直接关乎实验人员的人身安全与实验结果的稳定性。文丘里阀的应用为气流控制领域带来了革命性的突破，其独特的设计原理通过建立稳定的压差梯度，实现了对气流的智能化精准调控，能够有效地控制气流方向，优化实验室的气流组织效率，为关键实验环境的安全性和稳定性提供了双重保障。

洁净实验室和生物实验室解决方案

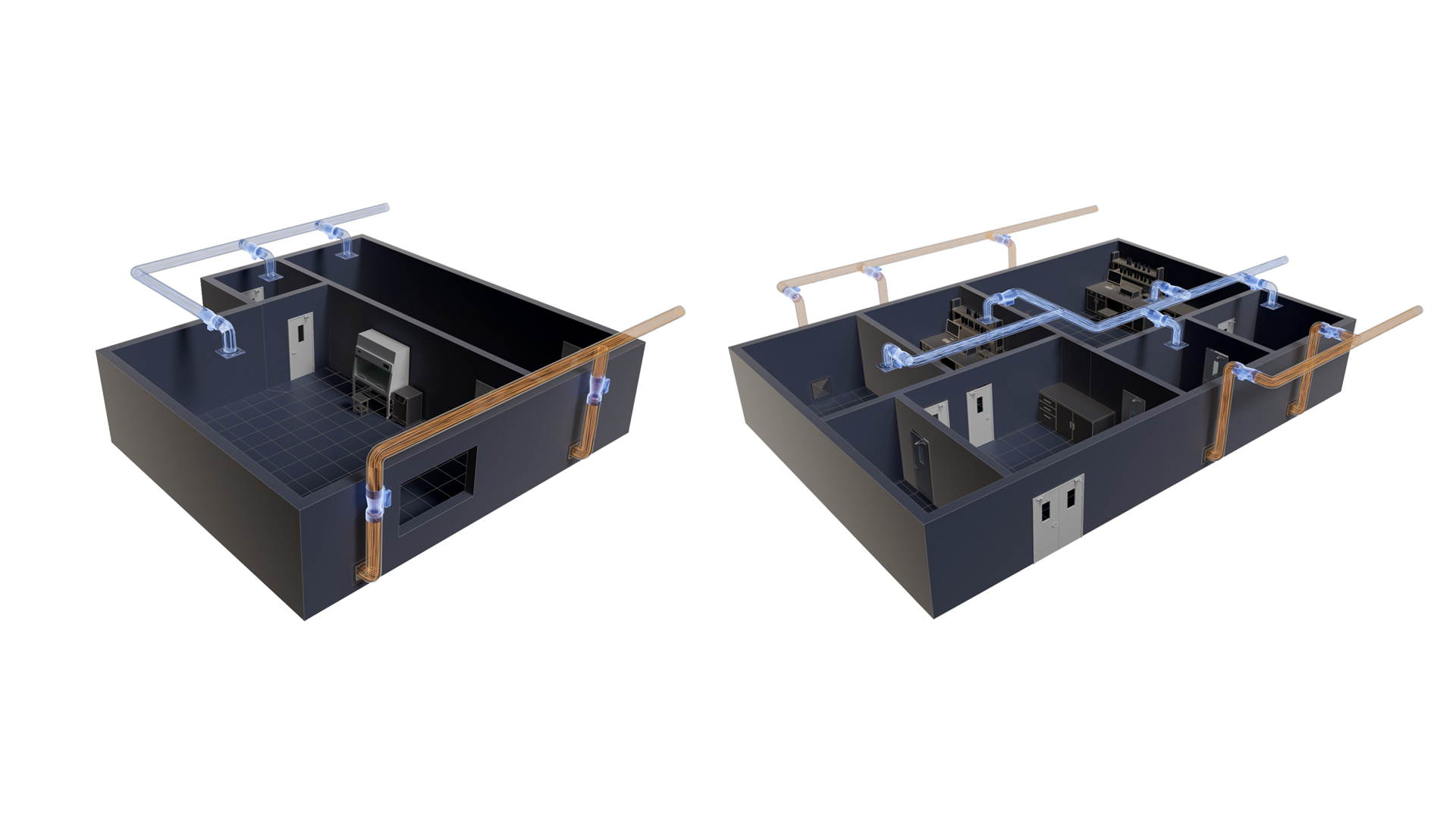

(文丘里阀应用场景-左: 医药洁净室解决方案右:生物安全实验室解决方案)
